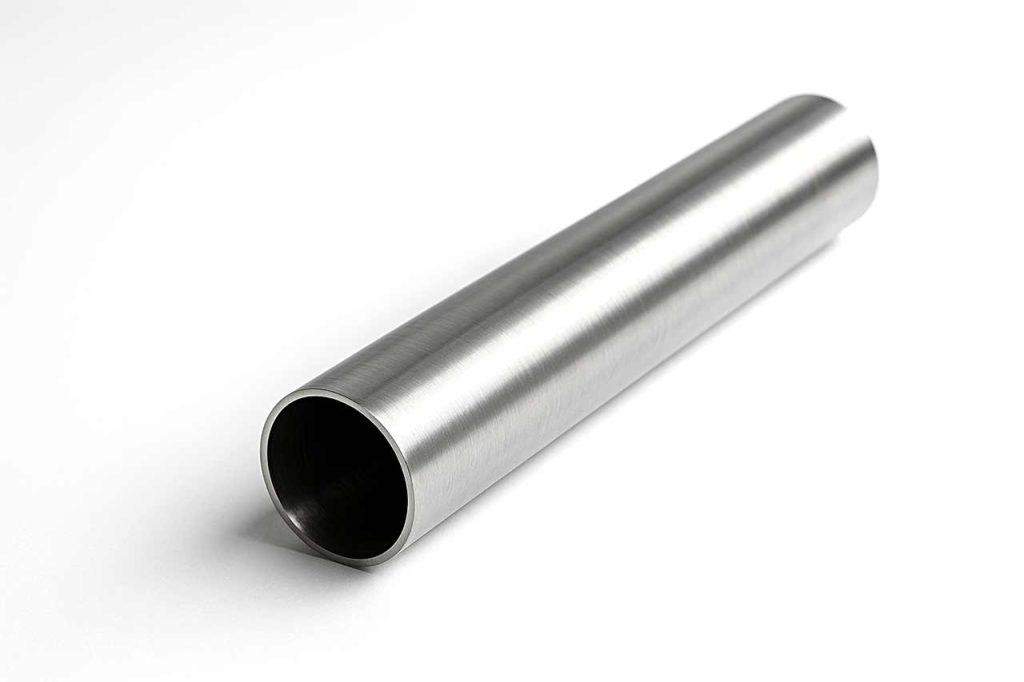

Нержавеющая труба — это труба, которая изготовлена из сплава железа, хрома и других элементов. Этот сплав придает ей высокую коррозионную стойкость. Используется для водоснабжения, отопления, а так же в химической, пищевой промышленность и т.д.
Преимущества нержавеющих труб
- Долговечность
- Гигиеничность
- Безопасность
- Эстетичность
Нержавеющая труба не подвержена ржавчине, коррозии, эрозии, трещинам и деформациям, поэтому она служит долго и не требует частого ремонта или замены. Она не выделяет вредных веществ в воду, газ или продукты, поэтому не загрязняет окружающую среду и не наносит вреда здоровью человека. Имеет гладкую и блестящую поверхность, которая придает ей современный и стильный вид. Нержавеющую трубу легко монтировать, соединять, резать и гнуть, поэтому она подходит для разных дизайнерских решений.
Как следует из названия, нержавеющая труба производится из нержавеющей стали, которая подвергается разным технологиям обработки. Нержавеющая труба может иметь не только круглую, но и профильную форму (прямоугольное, квадратное, овальное или другое сечение).
ГОСТы и стандарты на нержавеющие трубы
Нержавеющие трубы производятся по ряду государственных и международных стандартов, которые определяют химический состав стали, методы изготовления, геометрию, допуски и механические свойства. Эти документы обеспечивают стабильное качество продукции и позволяют точно подбирать трубы под конкретные условия эксплуатации — от пищевой промышленности до агрессивных химических сред.
ГОСТ 9941 — холоднодеформированные нержавеющие трубы
Этот стандарт регламентирует производство тонкостенных и высокоточных труб, получаемых методом холодной деформации. Такие трубы отличаются идеальной геометрией, высокой прочностью и чистой внутренней поверхностью. Их используют в теплообменниках, гидравлических системах, медицинском оборудовании и ответственных технологических линиях.
ГОСТ 9940 — горячедеформированные нержавеющие трубы
ГОСТ 9940 описывает трубы, изготовленные методом горячей прокатки. Они имеют более толстые стенки и повышенную стойкость к давлению и температуре. Такие трубы применяются в энергетике, нефтехимии, паропроводах и трубопроводах высокого давления.
ГОСТ 5632 — химический состав коррозионностойких сталей
Этот стандарт определяет состав сталей, из которых производят нержавеющие трубы: 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т и другие. ГОСТ 5632 является базовым документом, на который опираются производители при выборе марки стали под конкретные условия — высокие температуры, воздействие кислот, морская вода, хлориды.
ГОСТ 11068 и ГОСТ 10704 — электросварные трубы
Эти стандарты регулируют производство сварных труб из нержавеющей стали. ГОСТ 11068 применяется к тонкостенным трубам, ГОСТ 10704 — к трубам общего назначения. Они определяют требования к сварному шву, геометрии и механическим характеристикам. Такие трубы широко используются в строительстве, вентиляции, пищевой промышленности и инженерных сетях.
Международные стандарты ASTM и EN
Помимо ГОСТов, на рынке распространены трубы, изготовленные по зарубежным стандартам:
- ASTM A312 — бесшовные и сварные трубы для высокотемпературных и коррозионных сред
- ASTM A269 — трубы для пищевой и фармацевтической промышленности
- EN 10216 / EN 10217 — европейские стандарты на бесшовные и сварные трубы
Эти документы часто используются при поставках импортной продукции и полностью совместимы с марками сталей AISI 304, 316, 321 и др.
Химический состав популярных марок нержавеющей стали
| Марка стали | С, % | Cr, % | Ni, % | Mo, % | Ti, % | Mn, % | Si, % |
| 12Х18Н10Т | 0,12 | 17-19 | 9-11 | — | 0,8 | 2 | 0,8 |
| 20Х23Н18 | 0,2 | 22-25 | 17-20 | — | — | 2 | 0,6 |
| 08Х17Т | 0,08 | 16-18 | — | — | 0,8 | 0,8 | 0,8 |
| 10Х17Н13М2Т | 0,1 | 16-18 | 12-14 | 2-3 | 0,7 | 2 | 0,8 |
| 12Х13 | 0,12 | 12-14 | — | — | — | 0,8 | 0,8 |
Сравнение марок нержавеющей стали AISI 304 и AISI 316
| Характеристика | AISI 304 | AISI 316 |
|---|---|---|
| Химический состав | 18% Cr, 8–10% Ni | 16–18% Cr, 10–14% Ni, 2–3% Mo |
| Ключевое отличие | Без молибдена | Содержит молибден (Mo), повышающий стойкость |
| Коррозионная стойкость | Высокая | Очень высокая, особенно к хлоридам и кислотам |
| Устойчивость к хлоридам | Средняя, возможна точечная коррозия | Отличная, подходит для морской воды и солевых сред |
| Температурная стойкость | До +600°C | До +800°C (лучше сохраняет свойства) |
| Механическая прочность | Хорошая | Выше за счёт Mo |
| Свариваемость | Отличная | Отличная |
| Стоимость | Ниже | Выше на 20–40% |
| Типичные области применения | Пищевая промышленность, вентиляция, декоративные конструкции, оборудование для воды без хлоридов |
Химическая промышленность, морская среда, фармацевтика, оборудование для агрессивных сред, трубопроводы с хлоридами |
Типы нержавеющих труб

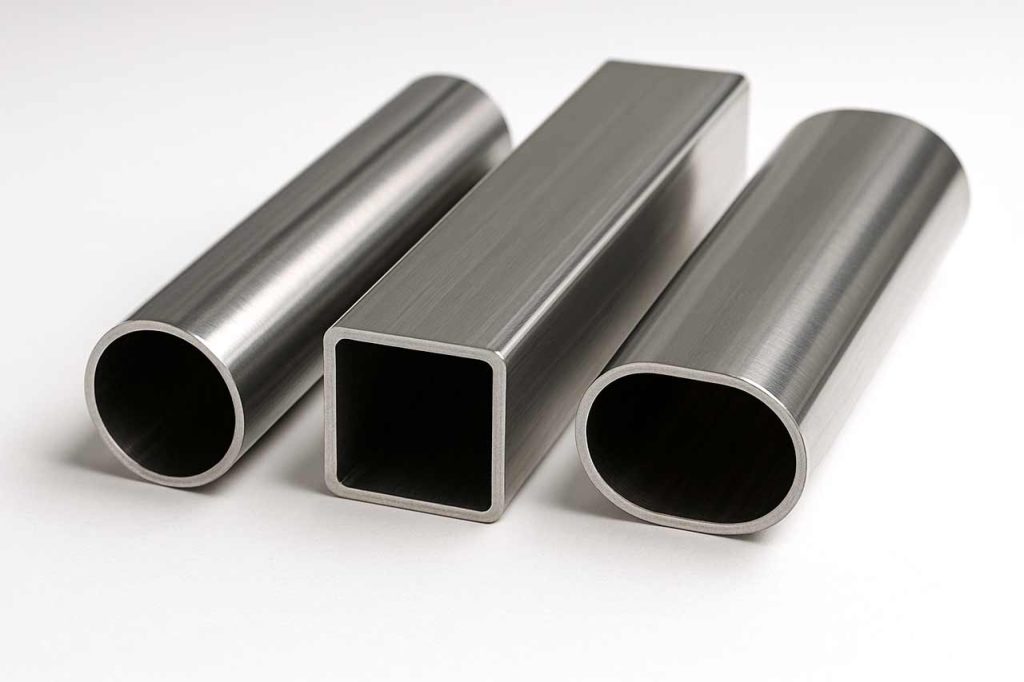

По сечению
- Круглые. Это самый распространенный тип с круглым сечением. Круглые трубы используются для транспортировки жидкостей, газов и т.д. Они имеют большой ассортимент размеров и толщин, а также разные способы соединения, такие как резьба, фланцы, муфты и т.д.
- Прямоугольные. Это тип с прямоугольным сечением. Такие трубы используются для строительных конструкций, мебельного производства, декоративных элементов и т.д. Имеют разные размеры и толщины, а также разные способы соединения.
- Квадратные. Имеют квадратное сечение. Применяются для тех же целей, что и прямоугольные, но имеют более жесткую и устойчивую форму.
- Овальные. Это тип нержавеющих труб с овальным сечением. Используются для декоративных и эстетических целей, таких как, например, изготовление ограждений, перил, ручек и т.д.
- Другие. Нестандартное сечение, такое как, например, шестиугольное, восьмиугольное, звездообразное и т.д. Используются при изготовлении художественные изделия и нестандартных конструкций.

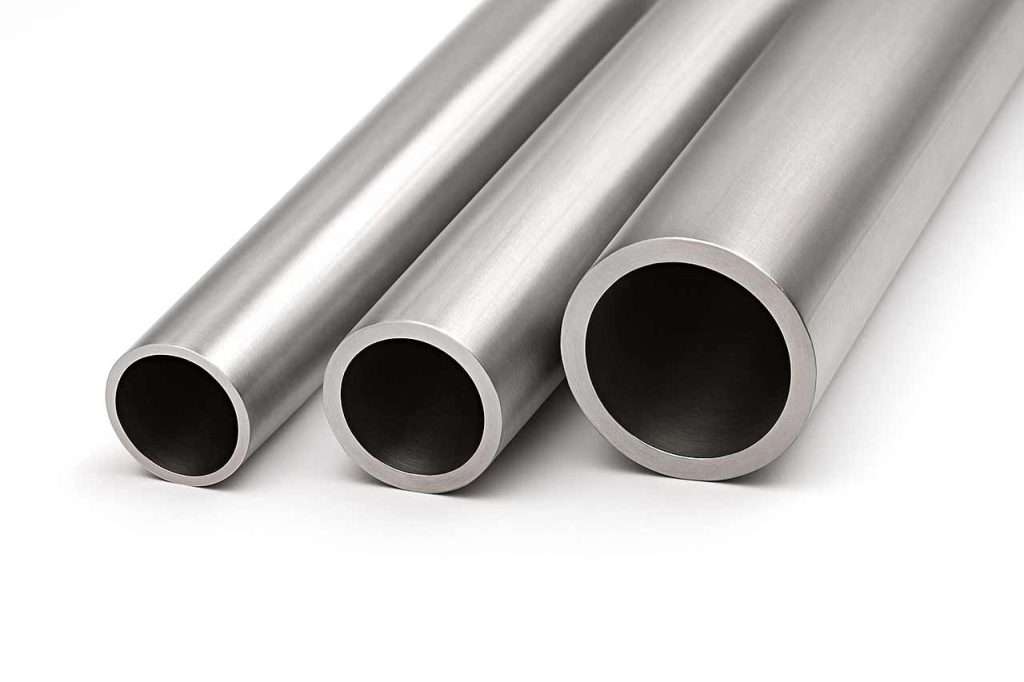

По толщине стенки
- Тонкостенные. Толщина стенки от 0,5 до 3 мм. Используются для транспортировки жидкостей, газов, пара и т.д. Имеют низкую массу, высокую гибкость и относительно низкую стоимость.
- Среднестенные. Толщина стенки от 3 до 6 мм. Как и тонкостенные, применяются для транспортировки жидкостей и т.д., а также для строительных конструкций, мебельного производства, декоративных элементов и т.д. Имеют среднюю массу, среднюю гибкость и среднюю стоимость.
- Толстостенные. Толщина стенки от 6 до 12 мм. Имеют высокую массу, низкую гибкость и высокую стоимость.
По качеству
- Обыкновенные. Обычное качество соответствует общим требованиям по прочности, жесткости, коррозионной стойкости и т.д. Используются для водоснабжения, отопления, газопроводов и т.д.
- Качественные. Повышенное качество и соответствует более строгим требованиям по прочности, жесткости и т.д. Используются для более ответственных целей, таких как химическая промышленность, пищевая промышленность, медицинское оборудование и т.д.
- Высококачественные. Наивысшее качество и соответствует самым жестким требованиям по прочности. Используются для решения особо важных и сложных задач в атомной энергетике, космической отрасли, военном оборудовании и т.д.
Ответы на вопросы о нержавеющих трубам
Какие основные типы нержавеющих труб существуют?
Нержавеющие трубы делятся на бесшовные, электросварные, профильные и декоративные.
Бесшовные применяются в высоконагруженных системах, сварные — в инженерных сетях,
профильные — в строительстве, а декоративные — в архитектурных конструкциях и мебели.
Чем отличаются бесшовные трубы от сварных?
Бесшовные трубы не имеют сварного шва и выдерживают высокие давления и температуры.
Сварные трубы дешевле, обладают точной геометрией и подходят для большинства инженерных систем.
Какие ГОСТы регулируют производство нержавеющих труб?
Основные стандарты:
- ГОСТ 9941 — холоднодеформированные трубы
- ГОСТ 9940 — горячедеформированные трубы
- ГОСТ 5632 — химический состав сталей
- ГОСТ 11068 / 10704 — электросварные трубы
Также применяются международные стандарты ASTM A312, A269 и EN 10216/10217.
В чём разница между AISI 304 и AISI 316?
AISI 316 содержит молибден, что повышает стойкость к хлоридам и кислотам.
AISI 304 — универсальная марка для пищевой промышленности и бытовых систем,
а AISI 316 используют в химической, фармацевтической и морской среде.
Как выбрать диаметр нержавеющей трубы?
Выбор зависит от назначения системы:
- до 25 мм — бытовые разводки воды
- 25–50 мм — отопление и стояки
- 50–100 мм — инженерные сети и производственные линии
- 100–200 мм — теплотрассы и магистрали
- 200+ мм — крупные промышленные и коммунальные системы
Какие размеры нержавеющих труб самые популярные?
- Для бытовых систем — 15–32 мм.
- Для инженерных сетей — 40–89 мм.
- Для промышленных магистралей — 108–219 мм.
- Для теплотрасс — 273–426 мм и выше.
Какой тип трубы лучше для агрессивных сред?
Для кислот, щелочей, морской воды и хлоридов используют трубы из AISI 316 или 316L.
Для высоких температур — AISI 321 или 310S.
Для универсальных задач — AISI 304.
